當前位置：首頁 >> 電磁閥
>> 阻尼器 >> 法蘭式脈沖阻尼器 更新時間 2025-5-10 0:36:46
阻尼器
| 法蘭式脈沖阻尼器 |
 |
產品名稱： | 法蘭式脈沖阻尼器 | |||||
| 型號： | LDMZ | ||||||
| 口徑： | DN15-100 | ||||||
| 壓力： | 1.0-10MPa | ||||||
| 材質： | 碳鋼、PVC、不銹鋼等 | ||||||
|
|||||||
| 您正在瀏覽：【法蘭式脈沖阻尼器】 | |||||||
法蘭式脈沖阻尼器詳細介紹
法蘭式脈沖阻尼器產品概述：
脈沖阻尼器又名脈動阻尼器、脈動緩沖器，是消除管路脈動的常用元件，是計量泵必須配備的附件。脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的液體隔離，通過氣室容積的變化平滑管路脈動。容積選型方法：每次沖程的容積數（毫升）乘以10，即得到能減小90%脈沖的最小容積。
法蘭式脈沖阻尼器結構原理：
膜片式脈沖阻尼器分為上下殼體，中間由聚四氟乙烯、橡膠復合膜片分隔，是常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開，方便維護，在合適的選型、充壓條件下，能夠減少絕大多數的脈沖。膜片式結構，介質和壓縮氣體分離，保證長期穩定運行。接觸介質部分只有下殼體和膜片，常規膜片采用橡膠襯四氟形式，四氟做過多向滾壓處理，耐腐蝕性好，使用壽命高。
法蘭式脈沖阻尼器主要功能：
1、減小除去水錘對系統的危害。
2、減小流速波動的峰值。
3、保護管路、彎頭、接頭不受壓力波動的沖擊。
4、為計量泵創造良好的工作環境并改善泵的工作性能。
5、允許系統使用更小的管徑，降低成本。
6、和背壓閥等配合使用可以使管路的壓力波動接近為零。
7、降低系統的能耗。
法蘭式脈沖阻尼器基本參數：
PVC材質耐壓1.0-1.6MPa，不銹鋼（碳鋼材質）耐壓有2.5MPa、5MPa和10MPa。
安全測試壓力： 1.5 倍的最大輸入壓力。
適用溫度:普通膜片-5℃至+80℃，襯四氟膜片-20~200℃。
殼體材質：PVC、SS304、SS316L、PVDF、PP、碳鋼等（可按要求定做）。
膜片材質：橡膠襯四氟。

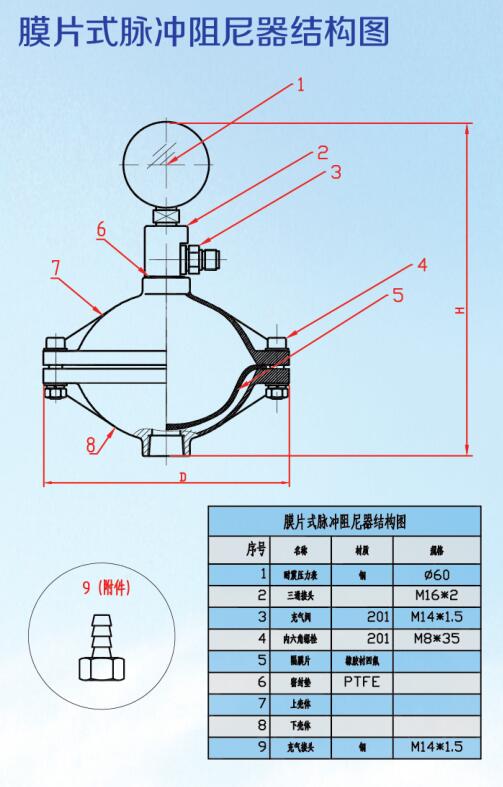

法蘭式脈沖阻尼器外形結構圖：
法蘭式脈沖阻尼器外形圖及連接尺寸：
型號 |
實際容積L |
額定壓力MPa |
材質 |
外形尺寸 |
聯接方式 |
脈沖緩沖器結構圖 |
|
高㎜ |
直徑㎜ |
||||||
LDMZ-P0.35/1.0 |
0.35 |
1.0 |
PVC |
235 |
Φ142 |
RC1/2" |
 |
LDMZ-P0.6/1.0 |
0.6 |
1.0 |
PVC |
250 |
Φ174 |
RC3/4" |
|
LDMZ-P1.0/1.0 |
1.0 |
1.0 |
PVC |
310 |
Φ210 |
RC1" |
|
LDMZ-P2.0/1.0 |
2.0 |
1.0 |
PVC |
380 |
Φ260 |
RC1+1/4" |
|
LDMZ-S0.35/2.5（5.0） |
0.34 |
2.5/5.0 |
304/316L/碳鋼 （可內襯ECTFE） |
220 |
Φ140 |
RC1/2" |
|
LDMZ-S0.6/2.5（5.0） |
0.6 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
230 |
Φ170 |
RC3/4" |
|
LDMZ-S1.0/2.5（5.0） |
0.95 |
2.5/5.0 |
304/316L/碳鋼（可內襯ECTFE） |
250 |
Φ215 |
RC1" |
|
LDMZ-S2.0/2.5（5.0） |
2.0 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
300 |
Φ240 |
RC1+1/4" |
|
LDMZ-S4.0/2.5（5.0） |
4.2 |
2.5/5.0 |
304/316L（可內襯ECTFE） |
340 |
Φ260 |
RC1+1/4" |
|
LDMZ-S6.0/2.5 |
6.0 |
2.5 |
304/316L |
380 |
Φ320 |
RC2" |
|
連接口徑可根據要求定做 |
|||||||

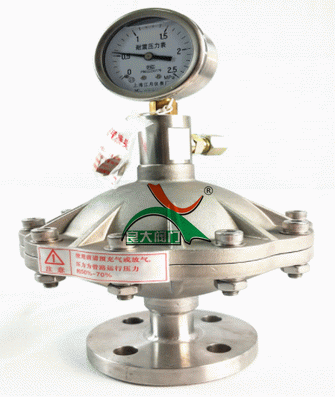

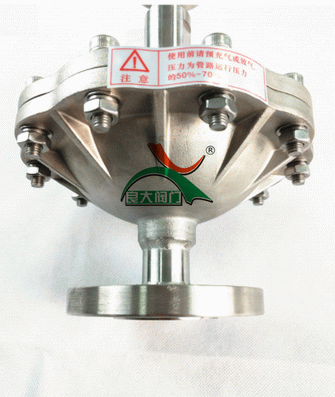

法蘭式脈沖阻尼器產品實物圖：
購買膜片式脈沖阻尼器時，請?zhí)峁┮韵聰?shù)據：
膜片式脈沖阻尼器的容積、材質、連接方式、使用的介質、溫度（或提供泵的流量、壓力、介質、材質，由我公司為您提供合適選型）。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【法蘭式脈沖阻尼器】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
