當前位置：首頁 >> 隔膜閥
>> 三通隔膜閥 >> 三通襯膠隔膜閥 更新時間 2025-5-10 0:33:48
三通隔膜閥
| 三通襯膠隔膜閥 |
 |
產品名稱： | 三通襯膠隔膜閥 | |||||
| 型號： | G49J | ||||||
| 口徑： | DN25-100 | ||||||
| 壓力： | 0.6-1.6MPa | ||||||
| 材質： | 鑄鐵、鑄鋼、不銹鋼 | ||||||
|
|||||||
| 您正在瀏覽：【三通襯膠隔膜閥】 | |||||||
三通襯膠隔膜閥詳細介紹
三通襯膠隔膜閥產品概述：
G49J三通襯膠隔膜閥是一種特殊形式的具有截斷功能的閥，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質目的。專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。三通襯膠隔膜閥的啟閉是依靠旋轉手輪而達到的。
三通襯膠隔膜閥結構特點：
三通襯膠隔膜閥連接尺寸：
三通襯膠隔膜閥結構特點：
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

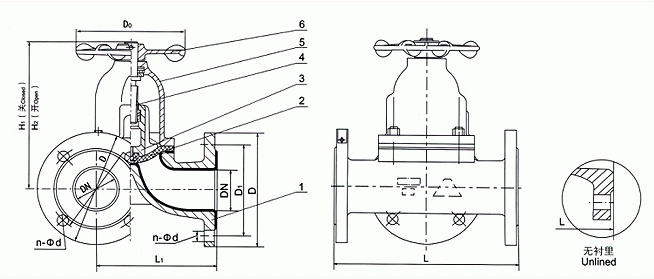

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪
三通襯膠隔膜閥零件材料：
三通襯膠隔膜閥外形結構圖：
三通襯膠隔膜閥零件材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
三通襯膠隔膜閥外形結構圖：
三通襯膠隔膜閥連接尺寸：
|
DN
mm
|
公稱壓力
MPa
|
工作壓力
MPa
|
L
（mm）
|
D
（mm）
|
D1
（mm）
|
n-φd
（mm）
|
F
（mm）
|
H1
（mm）
|
H2
（mm）
|
D0
（mm）
|
重量 |
25 |
1．0 |
1．0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5.5 |
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8.5 |
||
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12.5 |
||
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24.5 |
||
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33.5 |
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【三通襯膠隔膜閥】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
